以柔軟的身段 撐起Scotland的未來


蘇格蘭議會新大樓
西班牙建築師恩瑞克·米拉萊斯因患腦瘤，在巴塞羅那與世長辭．如果說巴塞羅那最富盛名的建築師高迪在街頭被無情地撞到這一事件為他充滿傳奇色彩的一生劃上了一個戲劇性的句號，

原本被認為有可能承繼高迪衣缽的米拉萊斯的死，則是一個沉痛的休止符，使他那尚未充分展開的激情樂章嘎然而止。



米拉萊斯，一個擁有驚人創造力的天才建築，可惜英年早逝。蘇格蘭議會大厦是他的遺作之一，也是他花費了大量精力特别重視的一個工程。

他超出常人的對形式的把握能力在蘇格蘭議會大厦的項目中得到了最充分的體現，他擁有加泰隆迪亞獨特而深刻的文化背景，並且通逾一種奇妙的方式自然流露在他的建築上。




建材結合融合高技術的混凝土

混凝土是現代建築中運用最廣泛的材料之一，它具有結構性能好，可塑性好，防水性能好和適合工業化生產等優點。其實早在西元前120年，羅馬人就使用混凝土建造了跨度43.6米的萬神廟。

根據Walter Scholle的歸納，混凝土在上個世紀的歷史發展可總結如下: 20世紀初期柯布西耶等現代主義建築師開始將混凝土運用於建築的造型設計和外牆材料，混凝土逐漸從單純的結構材料發展成為一種建築材料。在上個世紀60年代混凝土被廣泛地運用於預製建築構件。然而這個時期的建築設計缺乏細部，重複而且冷漠，給混凝土造成了很大的負面影響。自70年代之後，安藤等建築師給混凝土的運用帶來了轉機，開始重視深層次的工藝製作和個性設計體現。例如，為了消減混凝土立面的單調感，混凝土被澆注在特定的範本內以增加其表面的質感與紋理。這種材料重新吸引了國內外廣大建築師的興趣，不過它的外觀給人的感覺仍然比較單一。90年代以來混凝土在配料，施工和模具製作等技術方面的發展使得它的設計又有了很大的突破，也為建築創作提供了更多機會。

在過去兩年裏，我負責了蘇格蘭新議會大樓中預製混凝土部分的設計和施工。在這個充滿挑戰的工程裏，我們嘗試了多種不同類型的混凝土設計，克服了很多難題同時也積累了很多經驗。下面我希望通過這個工程案例的分析來探討混凝土運用的新發展。


案例背景

1997年5月蘇格蘭作為英聯邦之一成立了國家議會，首都定在愛丁堡。經過一年的籌備，於1998年4月舉辦了選拔新國會大樓建築師的國際競賽。競賽分兩輪進行。第一輪選出了包括美國的理查•邁耶，西班牙EMBT在內的12家建築師事務所，之後的第二輪的競賽評比確定了西班牙EMBT和英國RMJM為蘇格蘭議會大樓的聯合建築師。

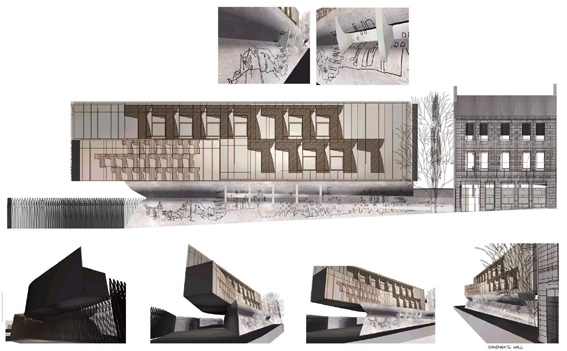

EMBT/RMJM設計的蘇格蘭議會大樓由新建和改建的幾個建築組成：沿canongate街北邊是兩個輔助辦公樓，reids close街西邊是議員的辦公室，基地中央是四個4~5層的會議樓，其首層是議員的餐廳和花園，東面臨市民廣場的是國會大堂，其首層是向公眾開放的遊客中心。一個複雜建築的體量由此消減成七個小建築，在尺度和體量上呼應了基地附近的老建築。這一建築群圍合的外部空間，包括與東面的英女皇行宮之間圍合的市民廣場，皆朝向南邊美麗的亞瑟小火山。


蘇格蘭議會新大樓模型鳥瞰


該工程建築總面積18550平方米(不包括地下停車場) ，建築部分總造價約86.4億(46.4萬每平方米)，預計2004年完工。





混凝土在蘇格蘭議會大樓的運用分為三部分：1.主結構採用現澆混凝土 2.辦公樓和國會大堂的外牆上部採用預製混凝土 3. 建築首層和圍牆採用特別設計的預製混凝土。其中建築首層和圍牆的預製混凝土是工程中是最複雜和最具挑戰的部分之一，也是最後完成的部分，它的設計吸取了前兩個部分的經驗。因此，下面的文字討論的主要是議會大樓中首層和圍牆部分(以下簡稱首層部分) 的混凝土在設計和施工中遇到的問題。






多元化的混凝土

混凝土普遍被認為是一種單調和冷漠的建築材料。然而如果能把設計與混凝土很好的結合，其實混凝土是一種很豐富多彩的材料。正如Burkhard Frohlich在Diversity instead of Sameness一文中所說的，“混凝土的形態和色彩可作無窮的變化，它比其他所有的建築材料都能滿足更廣泛的設計需求：它可渲染或傷感或歡樂的情緒，也可澆築出或自持謙恭或開朗動人的結構。比如安藤的混凝土，非常講究細部，色彩較淺較柔和，牆面分縫為1800mmx900mm，每塊面上留有6個直徑45mm的小圓孔。這些細部跟人的尺度建立了關係，雖然簡單卻極大地改變了混凝土的外觀，改善了混凝土給人的冷漠感。地域性混凝土\'的作者卡瑟琳曾評論說，安藤的混凝土敏銳地對環境作出了反應並將混凝土的設計跟東方文化進行了結合，使得混凝土更加人性化。

在議會大樓的設計中，預製混凝土是最重要的外牆材料，被用於國會大堂朝向市民廣場等主要立面和建築首層部分。該工程的高級建築師朗姆斯先生曾告訴我，在議會大樓這麼重要的項目中採用混凝土作為主要建材的選擇是不尋常的，議員們和規劃部門曾經反對混凝土的選擇，一方面是由於愛丁堡乃一古城，古建築多採用當地產的砂岩，人們傾向於將砂岩為建築的外牆材料以保證古都風貌的統一；另一方面還是因為人們對混凝土外觀的擔心。對此總建築設計師米拉勒斯(Enric Miralles)作了如下三方面的解釋:

1. 從城市總體來看，經過年代的風雨侵蝕，城市裏的砂岩已經變成了一種不均勻的深灰色，混凝土的灰色跟市中心的古建築群在色彩上是和諧的；
2. 建築所在的基地雖然離市中心只有10分鐘的步行距離，但該區卻是個廢棄的舊工業區，混凝土的灰色跟周圍的環境也是很協調的；
3. 議會大樓的預製混凝土是經過特別設計的。其表面的在脫模後要經過吹沙打磨，顯露出配料中的白色石米，因此細看會有類似灰色花崗石的質感。此外，在建築首層和圍牆等離人距離較近的部分，預製混凝土還作了凹凸、嵌石和鏤空等藝術處理。這些設計將會減少混凝土給人的冷漠感。

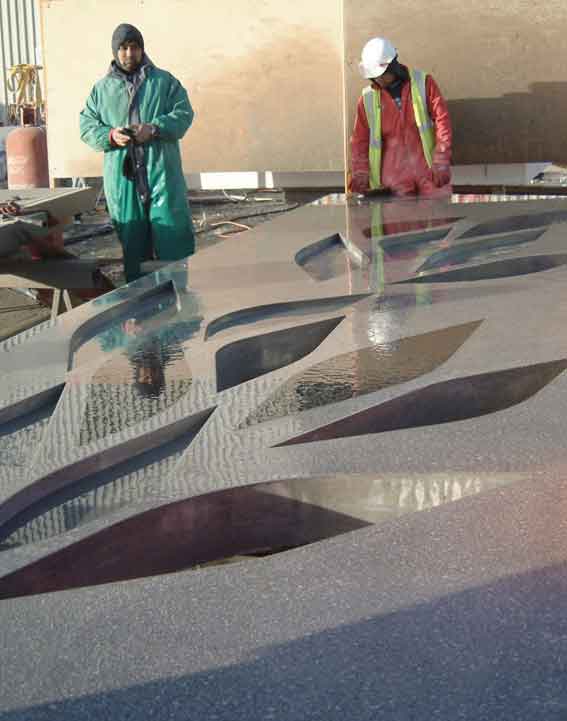

表面經打磨，含黑色嵌石和鏤空等藝術處理的預製混凝土構件

安藤和米拉勒斯的設計風格有很大不同，混凝土在他們的建築中的表現也很不一樣，一個內向冷靜一個活躍富動感，正是體現了現代混凝土多元化的特徵。自90年代以來技術的發展給混凝土的運用帶來了很多新穎的構思。通過的結構、形體和表面的不同設計，混凝土可以被設計成各種各樣的外觀，以適合不同的環境，滿足各種品味和需要。目前很多人對混凝土還抱有誤解，阻礙了這種材料的運用。作為一種優良的多元化的材料，混凝土在建築中應該獲有更廣泛的應用。


具力度美的混凝土

議會大樓中混凝土的設計跟整體建築的設計概念是統一的，它充分顯示出了建築形體的動感和力量。

關於議會大樓的設計概念，米拉勒斯在設計說明中寫道，“議會大樓不應只成為一個代表形象，更要通過建築表達一種鼓勵參與和協商的態度。我們需要的不是簡單、大尺度的和純裝飾性的紀念形式，我們要的是一種跟人的行為和心理有關的東西……市民坐著，或休息著，或思考著……跟議員們坐在同一片土地上……因此我們覺得這個議會大樓應該設計成土地的一部分……建於這片土地並屬於這片土地。” 當建築融于周圍的景觀之中，它作為一個獨立的物體或形象的感覺就被弱化了。建築於是解構在景觀之中，變成了流動、連續的大自然中的一些片段。議會大樓的幾個單體像是從南面的亞瑟火山上滑下來的船頭，南面的景觀設計就像是船頭在大地上滑下的痕跡，船形辦公樓的大懸挑也加強了這種滑動的氣勢。除議員辦公樓外，其他建築的屋面都是曲面的，還有很多像草圖般隨意切出的開口，或抬高或斜下。首層臨市民廣場的柱子的形狀令人難以描述，像手臂的肌肉，又像激流中被腐蝕的石柱……這都是一些很有力度、動感很強的形式。

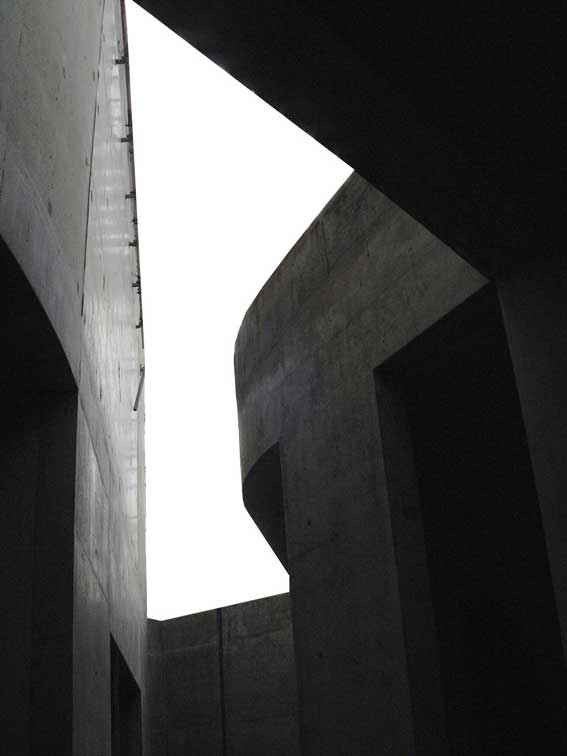

混凝土屋面富有動感的切口

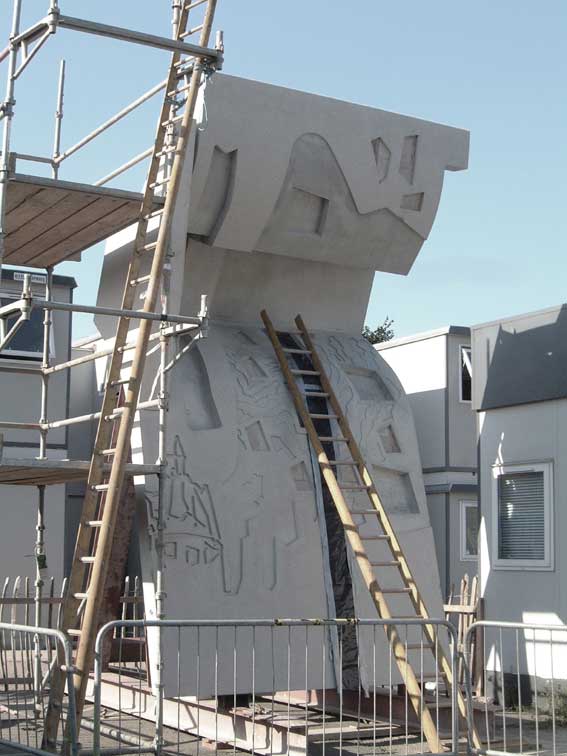

位於大廳混凝土柱子
